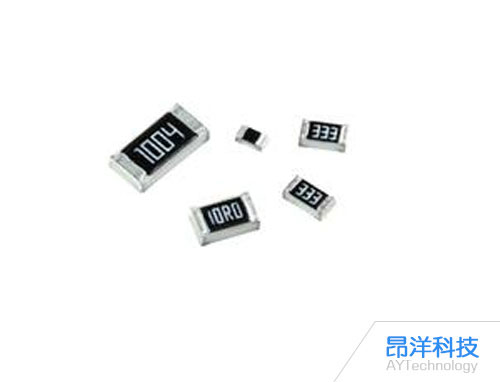

在精密電子元件領域，村田制作所的貼片電阻憑借其卓越的精度特性成為行業標桿。昂洋科技從材料工藝、結構設計、生產控制三個維度，系統解析村田如何通過技術整合實現電阻精度等級的突破，為高端電子設備提供可靠保障。

一、材料科學驅動精度提升

村田在電阻材料研發中采用多層復合技術，其核心在于將金屬合金與陶瓷基體進行納米級復合。例如GRM系列電阻的金屬膜層厚度控制在0.1-0.3μm區間，通過真空濺射工藝實現±1%的厚度均勻性。這種技術突破使得電阻在-55℃至+155℃全溫域內，阻值變化率可控制在±50ppm/℃以內，較傳統厚膜電阻提升兩個數量級。

在特殊應用領域，村田開發出氮化鋁陶瓷基板與釕酸鹽電阻體的組合方案。該結構在汽車電子應用中，通過AEC-Q200認證的0402封裝電阻，在150℃持續工作1000小時后，阻值漂移量仍小于0.5%。這種材料體系創新，使電阻在高頻電路(1GHz以上)中仍能保持穩定的阻抗特性。

二、三維結構設計優化

村田獨創的"螺旋-網格"復合電極結構，通過激光微加工技術實現電極寬度20μm、間距15μm的精密排布。這種設計使電流分布均勻性提升40%，有效降低接觸電阻波動。以0201封裝電阻為例，其電極接觸電阻的標準差從傳統結構的0.2Ω降至0.05Ω，為醫療設備等高精度應用提供基礎保障。

在終端電極處理方面，村田采用多層鍍覆工藝：先沉積3μm鎳層作為擴散阻擋層，再覆蓋0.5μm金層防止氧化。這種結構使電阻在85℃/85%RH環境下存儲1000小時后，接觸電阻變化率小于1%，滿足工業控制設備長期可靠性要求。

三、智能制造體系保障

村田的"智慧工廠"系統集成多項核心技術：

激光調阻技術：采用波長532nm的皮秒激光器，通過閉環反饋系統實現0.1Ω級精度調節，調阻后阻值分布范圍從±3%壓縮至±0.5%

AI視覺檢測：部署1200萬像素高速相機，配合深度學習算法，可在0.3秒內完成電極缺陷、膜厚異常等18項參數檢測

環境補償系統：在潔凈車間(ISO Class 5)內，通過實時監測系統將溫濕度波動控制在±0.5℃/±3%RH，消除環境因素對電阻參數的影響

典型應用案例中，村田為5G基站開發的01005封裝電阻(阻值10Ω)，在10GHz頻率下仍能保持±0.1%的阻值精度。該產品通過TRL校準件測試，其相位穩定性達到±0.5°，滿足相控陣?yán)走_(dá)系統的嚴苛要求。

四、品質管控體系

村田建立三級品質管控網絡：

來料檢驗：對金屬粉末粒徑(D50=0.8±0.1μm)、陶瓷基板介電常數(εr=9.8±0.3)等23項參數進行SPC控制

過程監控：在12道關鍵工序設置SPC控制點，實時采集電阻體厚度、電極附著力等數據，異常響應時間小于30秒

成品測試：采用六位半數字電橋進行全檢，測試頻率覆蓋100Hz至100kHz，確保每個電阻的阻抗特性符合規格書要求

典型測試數據顯示，村田0603封裝10kΩ電阻(精度±0.1%)的批次一致性達到99.97%，即每3000只電阻中僅有1只超出規格范圍。這種品質水平使其在醫療監護設備、精密儀器等領域占據主導地位。

村田貼片電阻的高精度特性，是材料科學、精密制造與智能管控技術深度融合的成果。從金屬陶瓷復合材料到激光微加工工藝，從AI視覺檢測到環境補償系統，每個技術環節都體現著對精度極限的追求。這種技術優勢不僅使其在消費電子領域保持領先，更在汽車電子、醫療設備等高端市場樹立了品質標桿。隨著物聯網、5G通信等新技術的普及，村田的技術創新將持續推動電子元件精度等級的演進。
